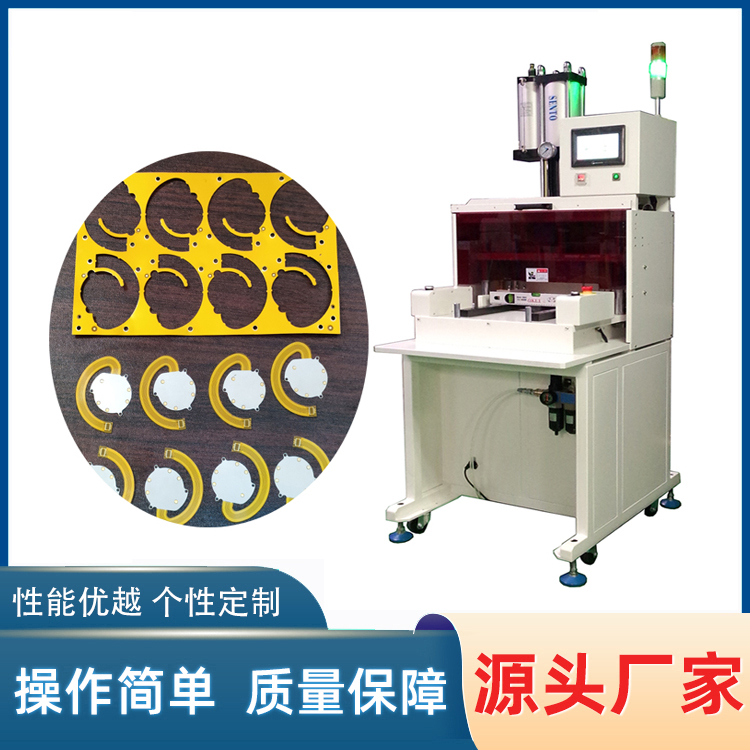

沖壓分板機是SMT產線專用設備，依靠氣動 / 伺服液壓沖床 + 定制精密刀模，一次性將 PCB 拼板沿 V-CUT 槽、郵票孔沖切分離為單塊小板，類似餅干模具沖壓成型。
?
下面就給大家講一講沖壓分板機在日常中需要做哪些維護保養？
一、每日開機 / 關機保養（每班必做，10 分鐘）
1. 清潔除塵（無塵車間重點）
開啟配套集塵風機，清理設備內部沖切粉塵、銅箔碎屑；
無塵布 + 無水酒精擦拭工作臺面、上下模、定位銷、載具；
廢料箱全部清空密封，粉塵不散落車間；
機身鋁型材外殼擦拭，無油污、金屬粉末堆積。
2. 安全與外觀點檢
檢查安全光柵、急停按鈕、安全門是否靈敏，遮擋立刻停機；
氣管、油管無漏氣、漏油，氣缸無滲漏；
觸摸屏按鍵、計數功能、壓力顯示屏顯示正常；
模具無明顯崩刃、缺角、變形。
3. 簡易潤滑
滑軌、導柱少量噴涂無塵專用干性潤滑噴劑；
禁止黃油、液態機油，滴落到 PCB 會污染萬級潔凈區。
二、每周保養（停機 30 分鐘）
深度清潔模具
拆下上下刀模，超聲波清洗槽清洗刀口縫隙銅渣，吹干后再裝回；刀口輕微毛刺用油石輕打磨平整。
傳動、導向機構檢查
導柱、導套清潔舊潤滑粉塵，重新補干性潤滑劑；檢查導柱間隙，晃動過大及時更換。
氣動系統保養
排水：氣源過濾器、油水分離器底部放水；濾芯無發黑堵塞；調壓閥壓力穩定，無泄壓。
定位工裝校準
標準 PCB 治具復測定位精度，定位銷磨損、松動及時更換；載具螺絲全部緊固。
除塵系統維護
清理集塵管道濾網，堵塞會導致粉塵飄散，破壞萬級潔凈度。
三、每月保養（停機 1 小時）
模具全面檢測
測量刀口間隙、平面度；刃口磨損超標返廠研磨；模具底座螺絲、銷釘全部鎖緊。
動力系統檢查
氣動款：檢查氣缸緩沖墊片，緩沖失效會加大沖擊、產生更多碎屑；
伺服液壓款：檢查液壓油液位、有無發黑渾濁，油管接頭緊固防滲漏。
電路電控點檢
控制柜風扇散熱、線路端子緊固；清理電控箱內部粉塵，避免短路；檢查光電、感應開關靈敏度。
整機水平校準
水平儀放在工作臺，調節設備底腳調平；機身傾斜會造成單邊沖切毛刺大、模具受力不均。
廢料通道清理
拆解落料槽，清除殘留銅箔堵料，防止沖壓卡板。
四、季度 / 年度深度保養（專業人員操作）
整機拆解檢修
導柱、導套、軸承拆卸更換磨損件；伺服電機、絲桿檢測間隙。
液壓系統更換耗材（油壓機型）
更換液壓油、液壓濾芯，清洗油箱，去除油內金屬雜質。
模具全套翻新
批量使用的鎢鋼刀模統一研磨刀口，變形嚴重直接換新模。
安全系統校驗
安全門、光柵、雙手啟動裝置全功能測試，杜絕安全隱患。
精度校準存檔
用標準 PCB 樣板測試分板毛刺、尺寸公差，記錄數據；精度偏差調整沖床壓力、模具間隙。
防腐防護（適配潔凈車間）
設備金屬滑動件輕微噴涂食品級鐵氟龍干性潤滑，減少金屬磨屑產生；外露碳鋼件補防銹涂層。
五、模具專項保養（損耗核心，單獨重點）
生產完換板型必須清模，禁止帶碎屑長期存放；
模具存放涂防銹油，密封收納，無塵車間使用前酒精徹底擦凈；
嚴禁超厚 PCB、異物放入模內沖壓，防止崩刃；
刀口出現 0.03mm 以上毛刺立即停機保養，否則會撕裂 PCB、損壞元器件。
六、無塵車間專屬保養特殊要求
所有清潔只用無塵紙、無塵布，禁止普通抹布、毛刷；
禁止液態潤滑油大量使用，只允許干性無油潤滑；
清理粉塵、廢料必須在設備密閉狀態下操作，廢料立刻裝入密封袋帶出潔凈區；
保養產生的金屬碎屑統一收集，不得散落在地面、工作臺；
保養工具專用，區分潔凈區內外工具，避免交叉污染。
七、禁止操作 & 保養避坑
不允許帶油潤滑，油污污染 PCB 造成短路、報廢；
模具未固定牢固禁止空沖；
安全防護拆除后嚴禁開機；
粉塵堆積不清理長期生產，漂浮顆粒超標，破壞萬級無塵等級；
長期高壓力沖壓不保養，模具快速崩損，維修成本極高。
八、保養記錄要求
建立設備保養臺賬，記錄：
每日除塵、每周模具清洗、每月精度校準、季度換油 / 換件、模具研磨次數；便于追溯毛刺、卡板、精度不良問題。
